技術方案特點說明

1，方案的測控結構一體化整體設計，具有液晶顯示工業計算機，可實現自動控制測量分析。測控系統采用液晶觸摸屏操作，具有多種狀態提示畫面，實現了人機對話式的智能操作。系統取

消了多芯控制電纜，采用光纖通訊線，無須開電纜溝，使得控制室布局更加簡單方便。

2，方案所采用的光纖控制傳輸系統在國內高壓試驗設備實現了控制測量設備與高壓主體設備的光纖連接，有效地解決了高壓試驗中遇到的地電位抬高對測控系統的危害，排除了由控制引線

導致的電磁干擾，提高了系統的可靠性，特別是在進行截波和陡波沖擊試驗時安全性更好。

3，方案所采用的 HT-2008控制測量系統的操作界面充分考慮了高壓試驗的習慣特點，簡單明了。便干試驗人員操作。系統設計了專門的程序操作畫面，方便進行變壓器的全波、

截波試驗，大大簡化了試驗人員的操作，可有效防止人為出錯。

4，本套沖擊電壓發生器試驗系統采用了的技術，良好的工藝和優質的原材料，可保證長期使用，運行壽命大于20年。平時的運行成本也很低。


安全接地系統

4.2.5.1 采用電磁鐵自動接地機構通過一個接地電阻將發生器的第一級電容接地。

4.2.5.2 接地操作與充電控制具有連鎖保護，確保操作安全正常。

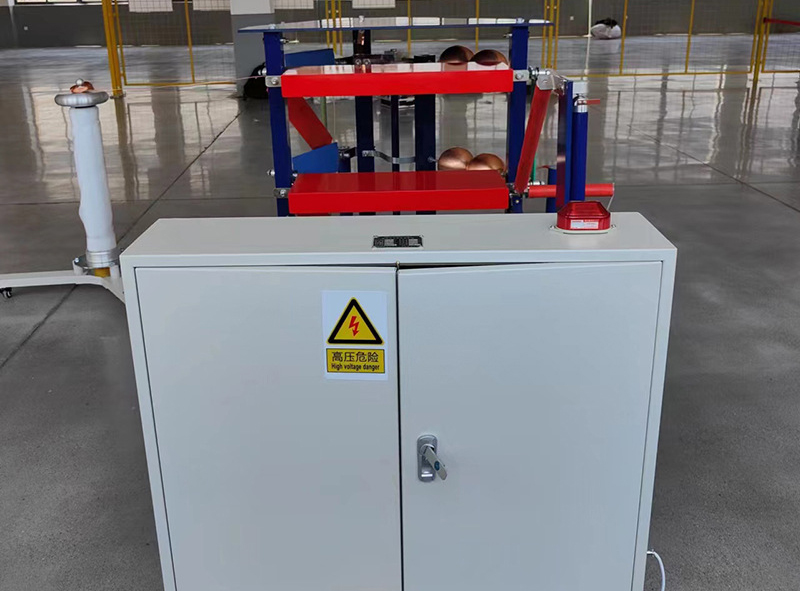

整流充電電源（與沖擊本體一體化）

型 號∶LGR-100/30

額定電壓∶Un = ±100kV DC（正或負極性）

額定電流∶In = 30mA（額定電壓下）

電壓控制：可控硅模塊調壓，調壓范圍0~100% Un

極性轉換∶可變換高壓硅堆的方向

輸入電壓∶220V 兩相電壓

電源頻率∶50/60 Hz

電源消耗∶約3kVA

4.3.2 弱阻尼電容分壓器

型 號∶CR-300/800

額定電壓∶300kV

額定電容∶800pF

電容節數∶1節

方波響應∶部分響應時間小于100ns，過沖小于10%

分壓比：根據情況

分壓比不確定度∶小于1%

4.3.3 測量設備

型 號∶DIMS-1000數字化沖擊測量系統

波形測量∶進口美國泰克彩色高壓數字示波器

采樣率1.0GS/s，帶寬大于100MHz，分辨率8bit 記錄長度10k字節（可滿足沖擊試驗要求），2通道

波形分析∶工業控制計算機（含顯示屏）

沖擊測量專用軟件包∶

沖擊波形參數計算及顯示

波形比較功能

波形的放大、縮小及平移波形的存儲及調用波形的成圖及報告編寫

附 件∶高性能100倍專用衰減器1支

DEC 調波電阻∶

共有2組波頭電阻、1組波尾電阻用于雷電沖擊，另有1組充電電阻和保護電阻


4.2

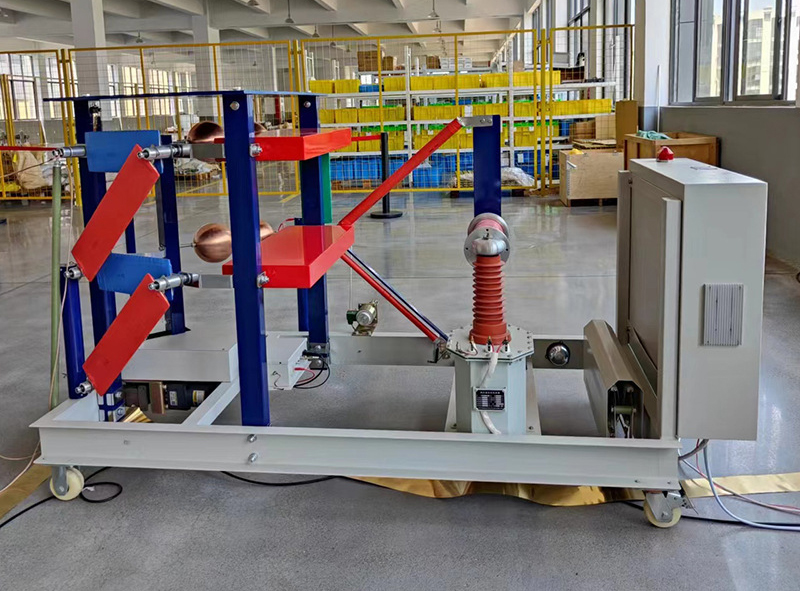

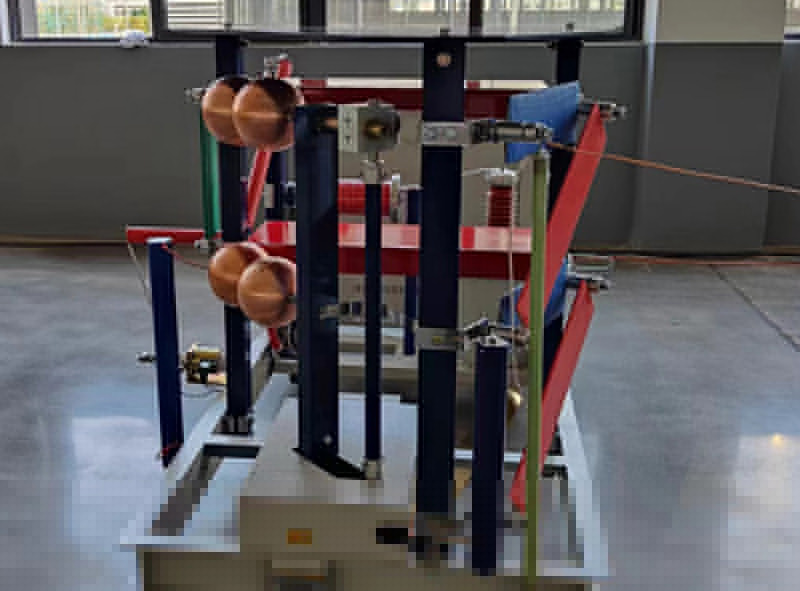

沖擊電壓發生器的技術說明4.2.1 發生器的結構

4.2.1.1采用G系列的主回路設計，從而實現了整體小型。

4.2.1.2采用每分鐘一轉的低速齒輪齒條傳動機構調整各級球隙，不僅無噪聲、磨損小，而且定位快速、準確。

4.2.1.3采用彈簧壓接、方便拔插的調波電阻固定機構，保證了接觸的可靠性，使輸出波形光滑無毛刺。

4.2.1.4 配合HT-2008控制系統的脈沖放大器可使同步球隙具有20%以上的觸發范圍，保證觸發的可靠性，自動控制方便可靠。4.2.1.5 同步球隙的觸發無極性效

應，無須雙邊觸發。

 主電容器

 主電容器采用高密度固體電容器，每臺電容量為0.5±0.05μF，直流工作電壓為土100kV，電容器固有電感小，重量輕，體積小。

 電容器在正常工作狀態和工作環境下凹凸變形小于1mm。

 電容器為固體絕緣介質和外殼干式絕緣封裝，不存在漏油、變形等問題。

 調波元件

波頭、波尾電阻具有足夠的熱容量，可保證發生器長時間連續運行。4.2.3.2 充電電阻具有足夠的熱容量，可保證發生器長時間連續運行。

波頭、波尾電阻采用板形結構，使用康銅絲無感繞制而成，外部采用絕緣樹脂真空澆鑄，接頭為彈簧壓接式，易于安裝。

 波頭、波尾電阻的連接頭采用3mm不銹鋼線切割制造。

 共有2組波頭電阻、1組波尾電阻用于雷電沖擊，另有1組充電電阻和保護電阻。

控制、保護系統采用HT-2008型自動控制系統為沖擊電壓發生器主體部分提供各種控制，完全滿足沖擊試驗的各種控制功能。HT-2008控制系統采用進口器件，與設備主體的連接采用兩芯光纜。

計算機控制，從而實現智能化操作。專用軟件包可以與測量和波形分析用的峰值電壓表、示波器等配合使用，實現沖擊電壓試驗系統計算機測控一體化。


控制系統具備以下控制功能

采用 PLC技術，使用兩芯光纖傳輸控制命令和反饋設備狀態，因而避免了電磁干擾，提高了控制系統和計算機的安全性。

控制功能具有手動、自動和程序控制功能，各層次功能相對獨立，確保系統的可靠性。

采用可控硅調壓方式，具有充電電壓反饋測量系統。

點火球隙及截波球隙距離可手動及全自動調整，并在液晶面板上顯示。

具有可調時延的截波觸發脈沖，并具有發生器點火觸發的反饋系統。

采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5%。

液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1%。

可由液晶面板直接輸入充電電壓和充電時間。

具有充電異常保護功能，可自動或手動發出觸發點火脈沖沖擊發生器工作狀態的指示，如自燃、未觸發、充電異常、充電穩定等。

設備主體及充電部分接地和接地解除控制。

可通過控制器上的按鈕自動轉換充電電壓極性。

可自動或手動控制充電電壓的充電過程可自動或手動響警鈴報警。

具有過電流和過電壓自動保護隔離濾波屏蔽設計。

 同步球隙采用氣動觸發，保證觸發的可靠性，不會出現自放電現象，范圍大于 50%。
